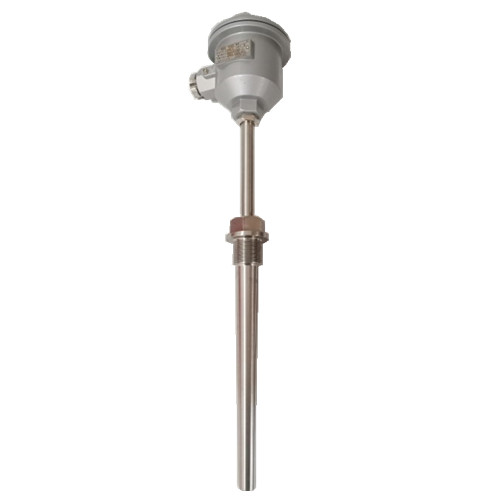

（一）隔爆熱電偶產品簡介

工業用隔爆或本安型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。

在化工廠，生產現場常伴有各種易燃、易爆等化學氣體、蒸汽，如果使用普通的熱電偶非常不安全，極易引起環境氣體爆炸。因此，在這些場合須***使用隔爆或本安型熱電偶作溫度傳感器，本廠生產的隔爆或本安型熱電偶產品適用在dⅡBT4～dⅡCT6、ibⅡBT4、iaⅡBT4、iaⅡCT6溫度組別區間內具有爆炸性氣體危險的場所內。

隔爆或本安型熱電偶技術性能符合JB/T9238-1999工業熱電偶技術條件和GB/T16839.1-1997、GB/T16839.2-1997工業熱電偶分度表及允許誤差，同時產品均符合爆炸性環境用防爆電氣設備通用要求GB3836.1-2000、GB3836.2-2000標準，由*********儀器儀表防爆安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。

目前我廠生產的工業用隔爆熱電偶有鎳鉻-鎳硅（K型）和鎳鉻-銅鎳（E型）兩種。

本安型熱電偶須***使用本安補償導線，其分布參數控制范圍：總電感量≤2mH，電容量≤0.06μf，同時使用關聯設備安全柵，關聯設備的選用按下列原則，熱電偶（須***是絕緣式）配低內阻二次儀表時，選用MTL75/ac,Z605/EX、LB95/ac，配高內阻二次儀表時，選用MTL760/ac，Z960/ac，LB960/ac安全柵，安全柵的具體接線見制造廠的說明書。

（二）隔爆熱電偶主要技術指標

◆量程規格

注：“t”為感溫元件實測溫度。

◆熱響應時間：在溫度出現階躍變化時，熱電偶的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用T0.5表示。

◆公稱壓力：一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不***與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速、種類有關。

◆熱電偶絕緣電阻：常溫絕緣電阻的試驗電壓為：直流500±50V。測量常溫絕緣電阻的大氣條件為：溫度15～35℃，相對濕度45%，大氣壓力86-106kpa。

對于長度超過1米的熱電偶，它的常溫絕緣電阻值與其長度的乘積應不小于100MΩ.m。

即：Rr-L>100MΩ·m  L>1m

 式中：Rr-熱電偶的常溫絕緣電阻值（MΩ）

        L-熱電偶的長度

 對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100MΩ。

◆鎧裝熱電偶（絕緣式）的絕緣電阻：在環境溫度為20±15℃相對濕度不大于80%時，熱電極與外套管之間的絕緣電阻應大于等于100MΩ.m*，試驗電壓為直流500V。（*絕緣電阻用MΩ.m表示，即為常溫絕緣電阻與鎧裝熱電偶長度的乘積）

◆防爆類型和級組

防爆級組：dⅡBT4或dⅡCT4    dⅡBT6或dⅡCT6

本安級組：iaⅡBT4或iaⅡCT4（多對式）    iaⅡBT6或iaⅡCT6（多對式）

外殼防護等級：IP65

（三）隔爆熱電偶原理結構

隔爆或本安熱電偶與裝配式熱電偶的結構、原理基本相同，所區別的是，隔爆或本安型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆。

由于產品采用上述防爆特殊結構，使產品******符合使用在dⅡBT4至dⅡCT6、ibIIBT4、iaIIBT4、iaIICT6防爆類別范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

（四）隔爆熱電偶防爆標志、類別、級別、和溫度組別

◆電氣設備的類別、級別的溫度組別說明：

電氣設備分二類

：I類-煤礦井下用電氣設備

II類-工廠用電氣設備

◆防爆等級：隔爆型、本安型熱電偶的防爆等級適用于爆炸性氣體混合物***大安全間隙或***小點燃電流比分為A、B、C、三級。

◆溫度組別：隔爆型、本安型熱電偶的溫度組別按其外露部分***高表面溫度分為T1～T6六組。

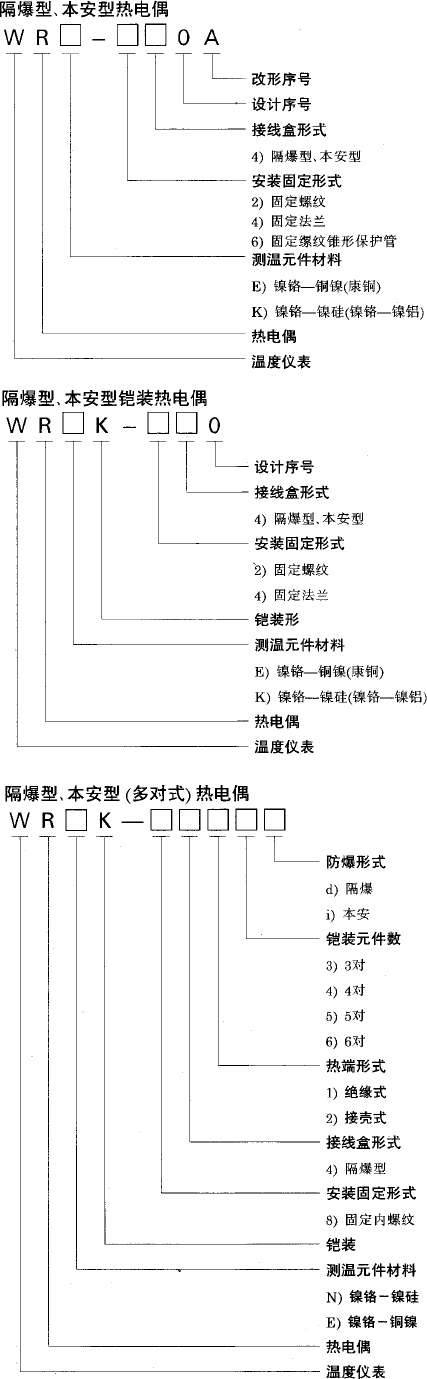

（五）隔爆熱電偶型號表示


（六）隔爆型、本安型多對式熱電偶的規格表

﹡n為鎧裝元件數，有4.5.6.7.8.9.對供用戶選用

（七）隔爆型、本安型熱電偶的種類和規格

注：防爆法蘭是儀表行業標準JB/T5219-1991屬平法蘭。
