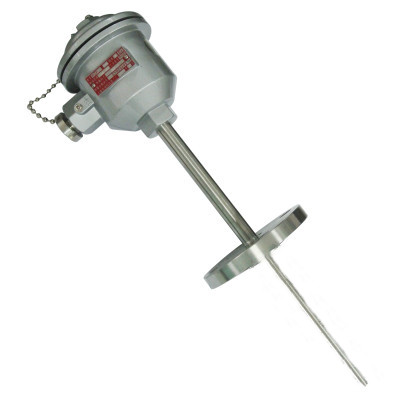

WZPK2-44鎧裝隔爆熱電阻-（上海自動化儀表三廠）

產品簡介

工業用隔爆鉑電阻是一種溫度傳感器，在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號，傳遞給顯示、記錄和調節儀表，對系統實行檢測、調節和控制。

在化工廠、生產現場常伴有各種易爆、易燃等化學氣體、蒸氣、如果使用普通的鉑電阻非常不安全，極易引起環境氣體爆炸，因此，在這些場合須***使用隔爆熱電阻作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在dIIBT4～dIICT6溫度組別區間內具爆炸性氣體危險的場所內。

本廠生產的隔爆熱電阻采用引進元件作感溫元件，其技術性能符合JB/T8622-1997工業鉑電技術條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求GB33836.1-2000、GB3825.2-2000標準，由儀器儀表防爆安全監督檢驗站對產品的圖樣、技術文件、樣機進行專門審定和批準，并發給防爆合格證。

隔爆熱電阻主要技術指標

量程規格

注：“t"為感溫元件實測溫度值，雙文銘電阻只供應B級。

﹡A級為特殊訂貨

公稱壓力

一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，試驗壓力一般采用公稱壓力的1.5倍。實際上，允許公稱壓力不僅與保護管材料、直徑、壁厚有關，而且還與其結構形式、安裝方法、置入深度以及被測介質的流速度、各類有關。

熱電阻絕緣電阻

常溫絕緣電阻的試驗電壓可取10～100V任意值環境溫度應在15～35℃范圍內，相對濕度應不大于80%。常溫絕緣電阻值應不小于100MΩ。

熱電阻允許通過電流

通過鉑電阻的測量電流量大不超過5mA.

防爆類型和級別

防爆級別：dIIBT4或dIICT4；dIIBT6或dIICT6

外殼防護等級：IP65

原理和結構

隔爆熱電阻和裝配式熱電阻的結構，原理基本相同，所區別的是，隔爆型產品的接線盒（外殼）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國定防爆標準，所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散一傳爆，

由于產品采用是上述防爆特殊結構，使產品*符合使用在dIIBT4至dIICT6防爆溫度級別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

隔爆熱電阻的防爆標志表示方法

電氣設備的類別、級別和溫度組別說明

電氣設備分為二類：I類－煤礦井下用電氣設備；

                           II類－工廠用電氣設備。

防爆等級

隔爆熱電阻的防爆等級按其適用于爆炸性氣體混合物zui大安全間隙分為A、B、C三級。

溫度組別

隔爆熱電阻的溫度組別按其外露部分zui高表面溫T1～T6六組。

型號表示

隔爆熱電阻

隔爆鎧裝熱電阻

□隔爆熱電阻的種類和規格

□隔爆鎧裝熱電阻的種類和規格

注：法蘭是儀表行業標準JB/T5219-1991屬平法蘭

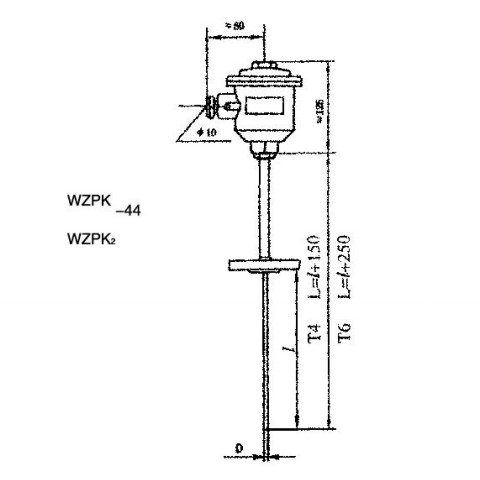

□安裝固定位置

安裝固定位置，可分固定螺紋、錐形固定螺紋、固定法蘭等三種形式，其結構尺寸見表。
