閥門定位器概述：

    8200型電一氣閥門定位器是與氣動調節閥配套使用的儀表，系我廠引進美國Masoneilan公司的產品。它接受電動調節儀表輸出4-20mA的直流電流信號后輸出一定的氣壓信號控制調節閥的行程，并通過反饋系統使該行程與電流信號成比例變化，從而保證閥門正確定位。

    8200型電一氣閥門定位器根據爆炸危險場所電氣安全規程的規定，按GB3836“爆炸性環境用防爆電氣設備”標準的要求，設計成本質安全型(防爆標志為is日CT6)和隔爆型(防爆標志為dII日BT4)，分別適用于0區、1區和2區爆炸性環境。

    8200型電一氣閥門定位器按結構分為杠桿式和凸輪式兩大類，分別配用直行程氣動薄膜式執行機構、F「氣動執行機構和35002型偏心旋轉閥等，可以克服閥桿的摩擦力，消除調節閥的不平衡力影響，提高閥的動作速度、位移精度和實現分程控制，因此廣泛應用于石油、化工、冶金、電站和輕紡等工業部門的自動控制系統中。

一、主要技術參數和性能

1.產品企業標準代號:Q八XBM805

2.閥門定位器技術參數

3.閥門定位器主要性能指標

4.閥門定位器接口環境要求

二、閥門定位器防爆型式和適用范圍

    8200型電，氣閥門定位器的防爆型式有兩種:隔爆型和本質安全型，屬于工廠用的日類電氣儀表。

    隔爆型定位器的爆炸性氣體混合物***大試驗安全間隙為B級，允許的***高表面溫度為1350C，即溫度組別T4，適用于日A, II B, T1-T4組別的1區與2區氣體爆炸危險場所。

    本質安全型定位器的爆炸性氣體混合物***小點燃能量為19pJ，允許的***高表面溫度為850C，即溫度組別T6，適用于“A,“B，日C, T1-T6組別的0區、1區與2區所有氣體爆炸危險場所。

    本質安全型定位器配用本質安全型關聯設備LB928, LB828型、Z728型、MTL728型等齊納式安全柵或KFD-CD-EX 1.32型隔離柵后，經國家級儀器儀表防爆安全監督檢驗站聯合取證，可以達到本質安全防爆要求。

    本質安全型定位器的外接導線或電纜允許分布電容CP值參見安全柵使用說明書，允許分布電感

LP≤lmH。

三、產品型號及編制說明

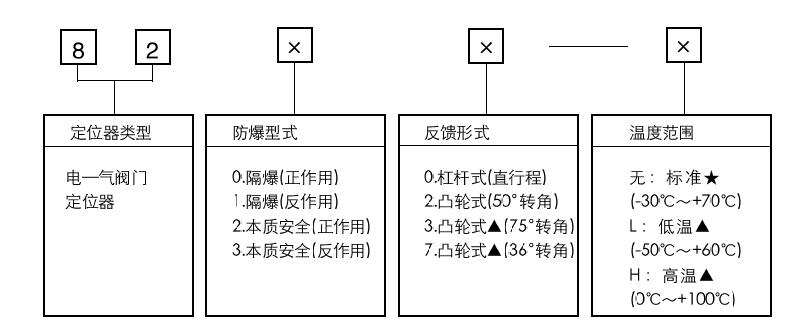

    8200型電一氣閥門定位器按防爆型式、作用方式、反饋形式等可分為不同型式的產品其型號如下:

注:★若用于溫度組別T6場合時，***高環境溫度不得超過+600C;

▲需特殊訂貨。

四、閥門定位器外形尺寸及安裝方法

1.外形尺寸

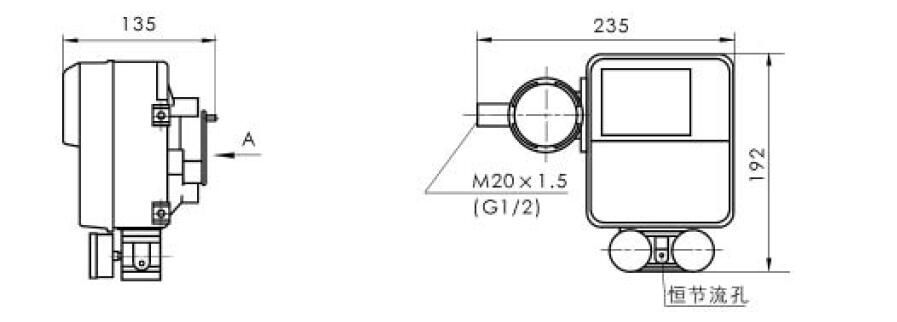

▲杠桿式定位器(見圖一，單位:mm)

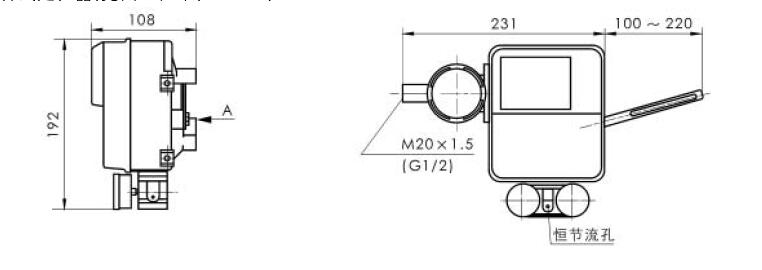

▲凸輪式定位器{見圖二，單位:mm)

2.閥門定位器安裝方法

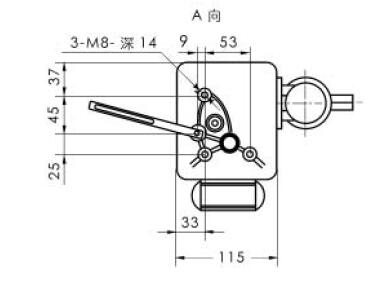

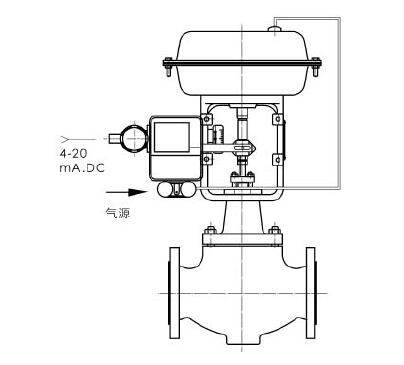

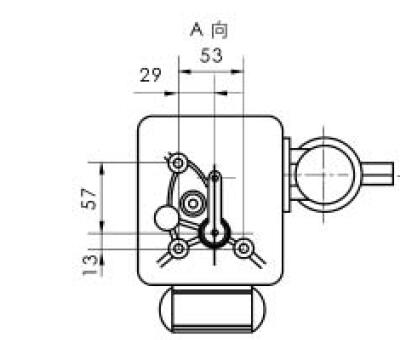

▲杠桿式定位器與直行程氣動薄膜執行機構的安裝(見圖三)
