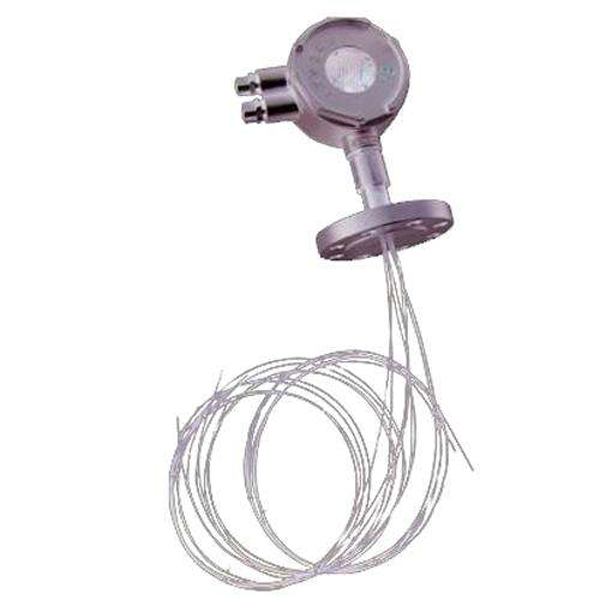

多點鎧裝熱電偶是本公司精心設計制造并符合******電工委員會(IEC）標準新一代系列產品，是為化工（化肥工業合成塔、反應罐）、冶金、石化、燃?xì)庑袠I(yè)特別設計的專用傳感器。
    單支多點鎧裝熱電偶為本公司引進國外xj****工藝生產。產品是在一根外護管內組裝多支獨立鎧裝絕緣熱電偶，再將整支產品外護管經拉制等工藝打到用戶要求的外徑而成。產品外徑通常為Ф6-Ф8mm。使用本產品時用戶需自備外保護管，否則只能測量常壓和非腐蝕性介質；產品不能大幅度彎曲，以防損毀內部鎧偶。
多點鎧裝熱電偶 典型使用
    我公司單支多點鎧裝熱電偶在無錫焦化廠苯酐車間1萬噸鄰二甲苯反應器中成功代替國外******型產品使用，使用的鎧偶整支產品外徑為Ф6mm/15點單支多點式鎧裝熱電偶；云天化集團云南天豐農藥有限公司使用的為整支產品外徑為Ф4mm/6個測量點和Ф3mm/4點鎧偶等。
概述
    測量點數2-16點，適合安裝在反應器、管道、狹窄彎曲的場所。用于化學反應罐催化裂解爐蒸餾塔等，測量不同深度或不同位置的溫度。而且測量精度高，使用壽命長，安全可靠。其特點如下：
    1、  整體多點鎧裝熱電偶傳感器桿部直徑僅6-10毫米，內置2-16個點
    2、  分度號類型：K、N、E、J，測量溫度：-40-800度，***大插入深度30米
    3、  可配644H智能型溫度變送器或244EH型可編程溫度變送器
    4、  過程聯接為法蘭型316TI材質鎧裝外套材質為316L
    5、  整體式多點鎧裝熱電偶，僅需一個過程接口，***多可讀取16個點
產品標準
電氣出口：M27*2，NPT3/4
熱響應時間： ≤8S
偶絲直徑：Φ3
防護等級：IP65
型號及規格

注：1)熱電偶 I 級按協議訂貨
      2)保護管其余材質根據協議訂貨
      3)外保護管用戶應自備
注1：單支多點鎧裝熱電偶如選用非標準法蘭或螺紋安裝方式，選型時須***提供法蘭標準、法蘭規格和法蘭材質或螺紋要求。
注2：如不對熱電偶隔爆等級作特別聲明，我公司按dⅡBT4等級供貨；如需dⅡCT1-6等級產品協議供貨。
選型舉例：WRNK06-2310TH-5-II-3500/4000/4500/5000/5500/6000
    K分度號單支六點式鎧裝熱電偶；固定卡套螺紋M16×1.5安裝，螺紋材質為1Cr18Ni9Ti；專用防水式接線盒；熱電偶外護管材質為1Cr18Ni9Ti，整支產品外徑為Ф5mm；內部熱電偶為絕緣式；第1個測量點（***短）長度3500mm/第2點長4000mm/第3點長4500mm/第4點長5000mm/第5點長5500mm/第6點長6000mm（***長）；Ⅱ級精度。
    多點鎧裝熱電偶不同材料和直徑鎧裝熱電偶型號、分度號及推薦使用溫度電極材料防噴式鎧裝熱電阻鎧裝熱電偶熱響應時間在溫度出現階躍變化時，熱電偶的輸出值變化至相當于該階躍變化的某個規定百分?jǐn)?shù)所需要的時間，稱為熱響應時間，用τ表示（取50%時用τ0.5表示）。
