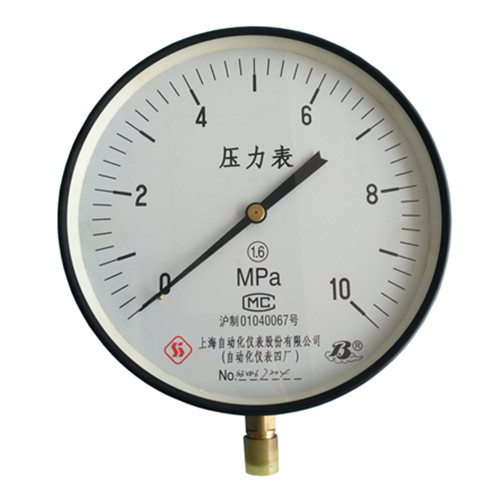

Y-250普通壓力表
介紹
產品簡介Y-250普通壓力表
上海自動化儀表四廠Y系列普通壓力表適用于測量無爆炸危險、不結晶、不凝固及對鋼、銅合金不起腐蝕作用的液體、蒸汽和氣體等介質的壓力。
主要技術指標Y-250普通壓力表
型號 | Y-40 Y-40Z | Y-60 Y-60Z Y-60ZT | Y-100 Y-100ZT | Y-150 Y-150ZT | Y-200 Y-250 |
公稱直徑mm | ￠40 | ￠60 | ￠100 | ￠150 | ￠200、￠250 |
接頭螺紋 | M10×1 | M14×1.5 | M20×1.5 | ||
準確度等級 | 2.5 | 1.6 | |||
測量范圍 MPa | 0~0.1；0.16；0.25；0.4；0.6；1；1.6；2.5；4；6 | 0~0.6；1；1.6；2.5；4；6 | |||
0~10；16；25 | 0~10；16；25；40；60 | ||||
-0.1~0 | -0.1~0；-0.1~0.06；0.15；0.3；0.5；0.9；1.5；2.4 | ||||
使用環境條件：-40~70℃，相對濕度不大于85%
溫度影響：不大于0.4%/10℃（使用溫度偏離20±5℃）
主要零部件材質：
接頭：銅合金HPb59-1；
彈簧管：磷銅QSn4-0.3；
機芯：銅合金；
外殼--鋼板0.8F

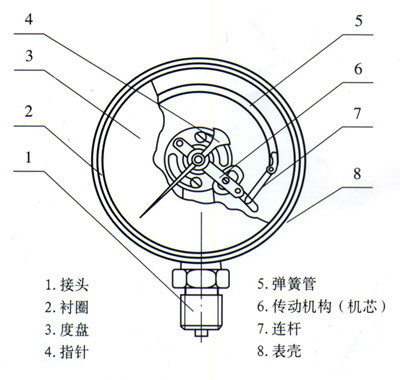

結構原理Y-250普通壓力表
儀表的測量系統由接頭、彈簧管和傳動機構組成。通過指針指示儀表讀數。

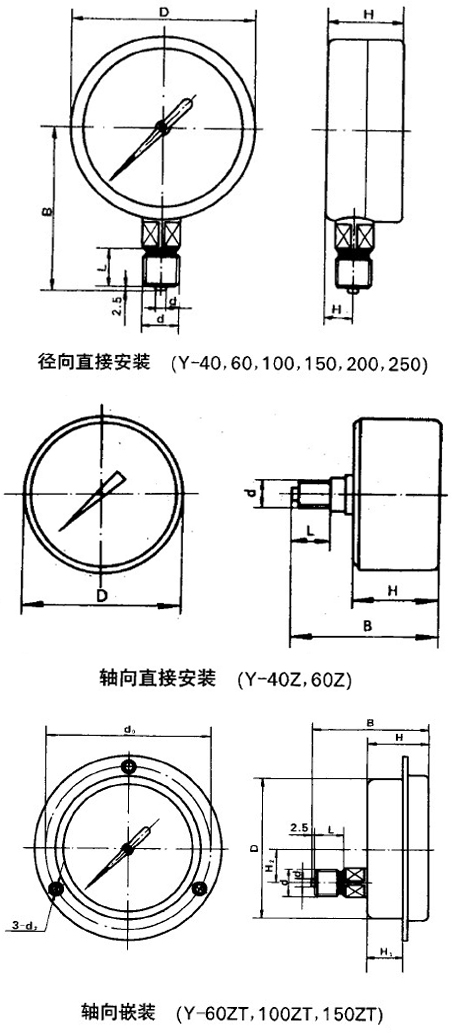

外形尺寸Y-250普通壓力表
型號 | D（￠） | d | d1（￠） | L | d0（￠） | B | H | d2（￠） | H1 | H2 |
Y-40 | 40 | M10*1 | 4 | 10 | 58 | 23 | 8.5 | |||
Y-40Z | 40 | M10*1 | 4 | 10 | 44 | 23 | 0 | |||
Y-60 | 60 | M14*1.5 | 5 | 14 | 56 | 28 | 10.5 | |||
Y-60Z | 60 | M14*1.5 | 5 | 14 | 56 | 28 | 0 | |||
Y-60ZT | 60 | M14*1.5 | 5 | 14 | 72 | 56 | 28 | 5 | 24 | 0 |
Y-100 | 100 | M20*1.5 | 6 | 20 | 90 | 42 | 16 | |||
Y-100ZT | 100 | M20*1.5 | 6 | 20 | 118 | 83 | 43 | 5.5 | 25 | 24 |
Y-150 | 150 | M20*1.5 | 6 | 20 | 116 | 44 | 16 | |||
Y-150ZT | 150 | M20*1.5 | 6 | 20 | 165 | 85 | 45 | 5.5 | 27 | 35 |
Y-200 | 200 | M20*1.5 | 6 | 20 | 140 | 46 | 16 | |||
Y-250 | 250 | M20*1.5 | 6 | 20 | 170 | 60 |
