WTZK-50-C船用壓力式溫度控制器-（上海遠東儀表廠）

產品簡介

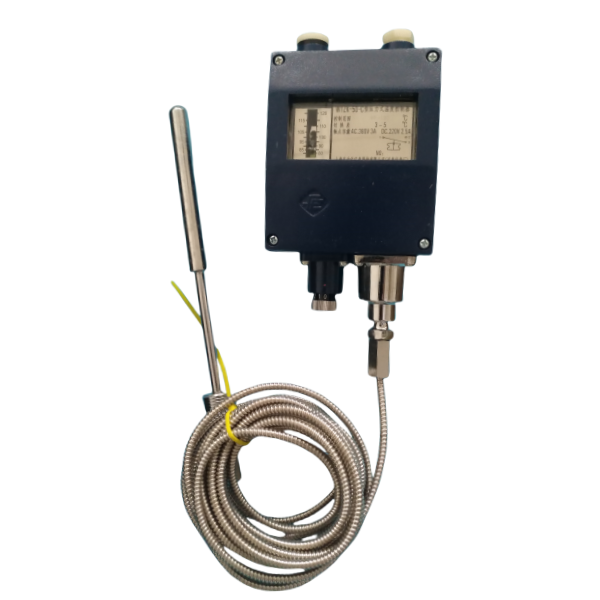

WTZK-50-C船用壓力式溫度控制器（上海遠東儀表廠）采用帶毛細管溫包式的傳感器?？捎糜趯︺~和銅合金無腐蝕作用的氣體、蒸汽等氣體介質或液體介質?？刂破鞯脑O(shè)定值可調，調節范圍-60……+170℃。

WTZK-50-C：采用鑄鋁殼體，為防水型?？刂破鳚M足船用條件。

WTZK-50采用酚醛壓塑粉殼體，為普通型。

主要技術性能

環境溫度：見規格表

外殼防護等級：IP44

抗振性能：2～25Hz   1.6mm

          25～100Hz  40m/s2

觸點容量：AC 380V 3A（阻性）

          DC 220V 2.5A（阻性）

重復性誤差：見規格表

安裝位置：前后左右各傾斜22.5°能正常工作

毛細管長度：13581012m（下表中序號5規格為8M）在訂貨時須***注明毛細管長度。

規格參數

 ◆切換差可調

設定值的調整

控制器的設定值調整步驟，舉例說明如下：

[例]：選用-15…15℃規格的溫度控制器，要求控制一冷庫溫度保持在-8…-5℃的范圍內，具體操作步驟如下：

◆溫包固定在庫房內，控制器裝在庫外儀表板上，毛細管應逐段固定；用導線把控制器接入冷凍機電機的電源控制回路。

◆旋動設定值調節桿，使指針指示在標度尺刻度-8℃上，此值即為下切換值。

◆當庫溫下降至-8℃，控制器開關應自動切換冷凍機，停機后溫度回升。反復調切換差旋鈕，使庫溫回升至上切換值-5℃時，控制器開關切換，冷凍機再次開機為止。

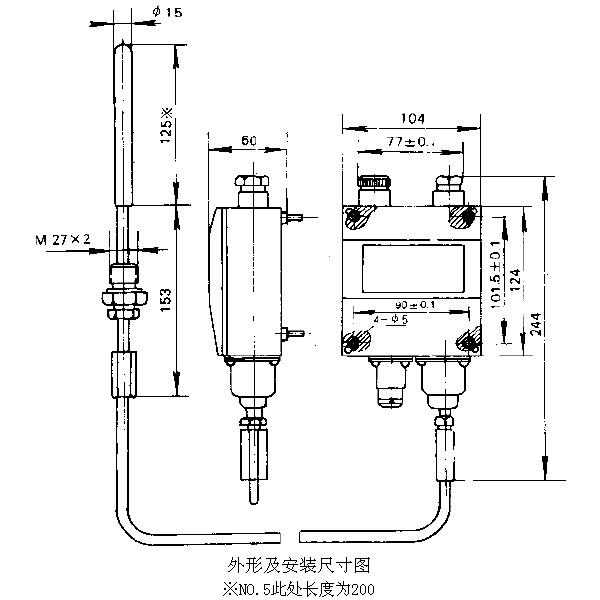

外形及安裝尺寸

安裝

◆打開表蓋，將控制器垂直安裝在儀表板上，嚴禁用手撥動或用工具碰撞撥臂，以防改變性能。

◆取下鎖緊螺母，旋動調節桿，使指針指在所需控制的溫度設定值上，擰緊鎖緊螺母。

◆旋動切換差旋鈕，以獲取需要的切換差。

◆溫包與毛細管：溫包應全浸在被控介質中，其周圍介質應保持流動勻溫，毛細管彎曲圓弧半徑不小于50mm，每擱300mm應用卡子將毛細管固定在儀表板上。No.1-4毛細管穿過的環境溫度應高于設定溫度3℃以上；No.6-7的環境溫度應低于設定溫度3℃以下；No.9-10的環境溫度應高于5℃，安裝使用時謹防機械碰撞而使傳壓毛細管軋扁。

◆復查安裝是否妥切，裝好表蓋，接通電源。根據控制器使用情況，應作定期校對。

注意

◆控制器指針指示值為設定值，是下切換值，設定值調節范圍即下切換值的調節范圍。

◆切換差旋鈕上數字***表示切換差值大小程度而非實際值，實際值應從標準表讀取。

◆欲控制溫度不超過某一給定的溫度值（即上切換值）時，指針應調整在比此給定值低一個◆切換差值（即下切換值）的位置上，調整完畢后，不準再旋動切換差旋鈕。

◆規格表中給的切換差調節范圍是指保證提供的***小調節范圍，實際范圍可比表列值略寬。
