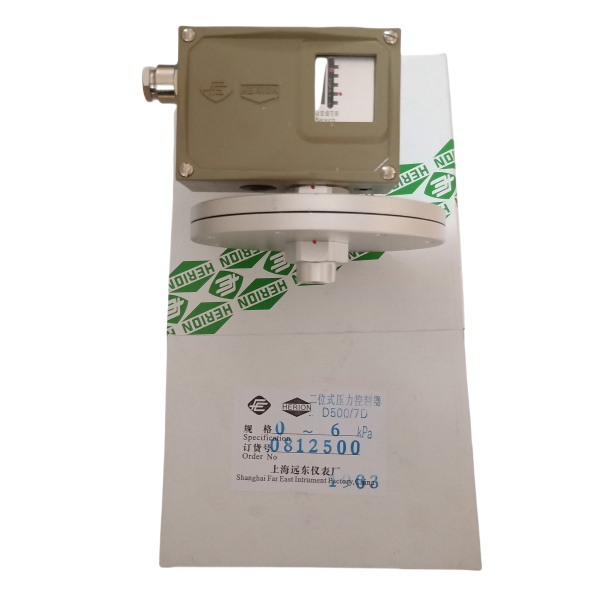

上海遠東儀表廠-D500/7D-0812500壓力控制器
介紹
D500/7D壓力控制器（上海遠東儀表廠）
D500/7D壓力控制器（上海遠東儀表廠）采用膜片式傳感器。可用于空氣等中性氣體和水、液壓油、潤滑油、輕燃油等液體介質。控制器的設定值可調，調節范圍0…2.5MPa。
主要技術性能
工作粘度：＜1×10ˉ3 m2/s
開關元件：微動開關
外殼防護等級：IP65（符合DIN40050，與GB4208中IP65相當）
環境溫度：-5～40℃
介質溫度：0～90℃
抗振性能：D500/7D：40m/s2
D500/7DK：20m/s2
重復性誤差：≤1.5%
觸點容量：AC 220V 6A(阻性）
特點：控制靈敏度高。
規格
◆D500/7D切換差不可調
設定值 調節范圍 MPa (Kpa) | 切換差不大于 | ***大允許 壓力 MPa (kPa)* | 開關 切換 次數 次/分 | 壓力傳感器材料 | 接口 內螺紋 | 重量kg | 外形 尺寸 圖號 | 訂貨目錄編號 | ||||
設定值范圍下限MPa(kPa) | 設定值范圍上限MPa(kPa) | |||||||||||
外殼 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||||
(0…2.5) | (0.3) | (0.4) | (50) | 10 | 鍍鋅鋼 | 丁腈橡膠 | G1/4〃 | 1.0 | 01 | 04 | 0812200 | 0852280 |
(0…6) | (0.4) | (0.6) | 0812500 | 0852580 | ||||||||
(0…16) | (0.4) | (0.8) | 0812700 | 0852780 | ||||||||
(0…25) | (0.4) | (0.9) | 0812800 | 0852880 | ||||||||
0.005...0.06 | 0.003 | 0.006 | 1.5 | 40 | 黃銅 | 1.15 | 02 | 05 | 0814100 | 0854180 | ||
0.005…0.1 | 0.003 | 0.009 | 0814200 | 0854280 | ||||||||
0.005...0.16 | 0.003 | 0.012 | 0814300 | 0854380 | ||||||||
0.005...0.25 | 0.004 | 0.015 | 0814400 | 0854480 | ||||||||
0.03…0.4 | 0.02 | 0.04 | 4 | 0.85 | 03 | 06 | 0814500 | 0854580 | ||||
0.03…0.6 | 0.03 | 0.05 | 0814600 | 0854680 | ||||||||
0.05…1 | 0.03 | 0.06 | 0814700 | 0854780 | ||||||||
0.1…1.6 | 0.04 | 0.12 | 5 | 0.85 | 03 | 06 | 0814800 | 0854880 | ||||
0.1…2.5 | 0.04 | 0.15 | 0814900 | 0854980 | ||||||||
◆D500/7D切換差可調
設定值 調節范圍 MPa (Kpa) | 切換差不大于 | ***大允許 壓力 MPa (kPa)* | 開關 切換 次數 次/分 | 壓力傳感器材料 | 接口 內螺紋 | 重量kg | 外形 尺寸 圖號 | 訂貨目錄編號 | ||||
設定值范圍下限MPa(kPa) | 設定值范圍上限MPa(kPa) | |||||||||||
外殼 | 膜片 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||||
(0…2.5) | (0.8…2.5) | (1.1…2.5) | (50) | 10 | 鍍鋅鋼 td> | 丁腈橡膠 | G1/4〃 | 1.05 | 01 | 04 | 0802200 | 0842280 |
(0…6) | (0.9…4) | (1.5…4) | 0802500 | 0842580 | ||||||||
(0…16) | (1.1…12) | (2.3…12) | 0802700 | 0842780 | ||||||||
(0…25) | (1.1…20) | (2.8…20) | 0802800 | 0842880 | ||||||||
0.005...0.06 | 0.009…0.05 | 0.016…0.05 | 1.5 | 40 | 黃銅 | 1.2 | 02 | 05 | 0804100 | 0844180 | ||
0.005…0.1 | 0.011…0.08 | 0.018…0.08 | 0804200 | 0844280 | ||||||||
0.005...0.16 | 0.013…0.12 | 0.025…0.12 | 0804300 | 0844380 | ||||||||
0.005...0.25 | 0.014…0.2 | 0.025…0.2 | 0804400 | 0844480 | ||||||||
0.03…0.4 | 0.05…0.2 | 0.08…0.2 | 4 | 0.9 | 03 | 06 | 0804500 | 0844580 | ||||
0.03…0.6 | 0.06…0.4 | 0.1…0.4 | 0804600 | 0844680 | ||||||||
0.05…1 | 0.06…0.6 | 0.11…0.6 | 0804700 | 0844780 | ||||||||
0.1…1.6 | 0.12…1.2 | 0.25…1.2 | 5 | 0.9 | 03 | 06 | 0804800 | 0844880 | ||||
0.1…2.5 | 0.12…2 | 0.33…2 | 0804900 | 0844980 | ||||||||
◆D500/7DK切換差不可調(小切換差，無防爆型）
設定值 調節范圍 MPa (Kpa) | 切換差MPa(kPa) | ***大允許 壓力⑵ MPa (kPa) | 開關 切換 次數 次/分 | 壓力傳感器材料 | 接口 內螺紋 | 重量kg | 外形 尺寸 圖號 | 訂貨號 | ||
設定值范圍下限MPa(kPa) | 設定值范圍上限MPa(kPa) | 外殼 | 波紋管 | |||||||
(0…2.5) | (0.45) | (0.6) | (50) | 10 | 鍍鋅鋼 | 丁腈橡膠 | G1/4〃 | 1.4 | 01 | 0812207 |
(0…6) | (0.6) | (0.9) | 0812507 | |||||||
(0…16) | (0.6) | (1.2) | 0812707 | |||||||
(0…25) | (0.6) | (1.35) | 0812807 | |||||||
0.005...0.06 | 0.0045 | 0.009 | 1.5 | 40 | 黃銅 | 1.55 | 02 | 0814107 | ||
0.005…0.1 | 0.0045 | 0.015 | 0814207 | |||||||
0.005...0.16 | 0.0045 | 0.018 | 0814307 | |||||||
0.005...0.25 | 0.0065 | 0.225 | 0814407 | |||||||
0.03…0.4 | 0.03 | 0.045 | 4 | 1.25 | 03 | 0814507 | ||||
0.03…0.6 | 0.045 | 0.075 | 0814607 | |||||||
0.05…1 | 0.045 | 0.09 | 0814707 | |||||||
0.1…1.6 | 0.045 | 0.18 | 5 | 1.25 | 03 | 0814807 | ||||
0.1…2.5 | 0.045 | 0.225 | 0814907 | |||||||
注：*在實際工作中，即使短暫的壓力峰值也不能超過此值。
