D502/7D-0801100壓力控制器-上海遠東儀表廠
介紹

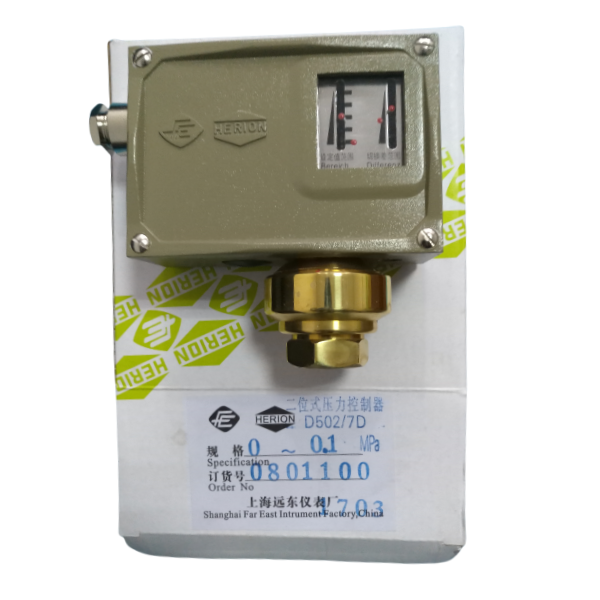

D502/7D壓力控制器（上海遠東儀表廠）
D502/7D壓力控制器（上海遠東儀表廠）采用波紋管式的傳感器，可用于空氣、氣體、水蒸汽等中性氣體和水、制冷劑、油等液體介質?？刂破髟O定值可調，調節范圍-0.1…2.5MPa。
主要技術性能
普通型 | 防爆型 | |
工作粘度： | ＜1×10ˉ3 m2/s | ＜1×10ˉ3 m2/s |
開關元件： | 微動開關 | 微動開關 |
防爆等級： | ---------- | ExdeⅡCT5 |
外殼防護等級： | IP65（符合DIN40050，與GB4208中IP65相當） | IP54（符合DIN40050，與GB4208中IP54相當） |
環境溫度： | -40～50℃ | -40～50℃ |
介質溫度： | 0～120℃ | 0～120℃ |
安裝位置： | 壓力接口垂直向下 | |
抗振性能： | D502/7D：40m/s2 D502/7DK：20m/s2 | Max：20m/s2 |
重復性誤差： | ≤1% | ≤1% |
觸點容量： | AC 220V 6A(阻性) | DC 250V 0.25A(阻性) 60Wmax AC250V 5A (阻性) 1250vamax |
特點：可用于真空。
產品規格
◆D502/7D切換差不可調
設定值調節范圍MPa | 切換差不大于 | zui大允許壓力MPa* | 開關切換次數次/分 | 壓力傳感器材料 | 接口內螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | ||||
設定值范圍下限MPa | 設定值范圍上限MPa | |||||||||||
外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||||
-0.1…0 | 0.006 | 0.007 | 1 | 20 | 黃銅 | 不銹 鋼 00Cr 17Ni 14Mo 2 （31 6L） | G1/4〃 | 1.0 | 01 | 04 | 0810100 | 0850180 |
-0.1…0.1 | 0.007 | 0.008 | 0810200 | 0850280 | ||||||||
-0.1…0.16 | 0.008 | 0.009 | 0810300 | 0850380 | ||||||||
-0.1…0.25 | 0.009 | 0.012 | 0810400 | 0850480 | ||||||||
0…0.1 | 0.007 | 0.008 | 1 | 1.0 | 01 | 04 | 0811100 | 0851180 | ||||
0…0.16 | 0.008 | 0.009 | 0811200 | 0851280 | ||||||||
0.01…0.25 | 0.009 | 0.01 | 0811300 | 0851380 | ||||||||
0.02…0.4 | 0.03 | 0.03 | 2 | 0.85 | 02 | 05 | 0811400 | 0851480 | ||||
0.03…0.6 | 0.03 | 0.035 | 0811500 | 0851580 | ||||||||
0.03…1 | 0.03 | 0.04 | 0811600 | 0851680 | ||||||||
0.05…1.6 | 0.07 | 0.08 | 5 | 0.9 | 03 | 06 | 0811700 | 0851780 | ||||
0.05…2.5 | 0.07 | 0.09 | 0811800 | 0851880 | ||||||||
◆D502/7D切換差可調
設定值調節范圍MPa | 切換差調節范圍 | zui大允許壓力MPa* | 開關切換次數次/分 | 壓力傳感器材料 | 接口內螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | ||||
設定值范圍下限MPa | 設定值范圍上限MPa | |||||||||||
外殼 | 波紋管 | 普通型 | 防爆型 | 普通型 | 防爆型 | |||||||
-0.1…0 | 0.018…0.08 | 0.019…0.08 | 1 | 20 | 黃銅 | 不銹 鋼 00Cr 17Ni 14Mo 2 （31 6L） | G1/4〃 | 1.05 | 01 | 04 | 0800100 | 0840180 |
-0.1…0.1 | 0.019…0.1 | 0.021…0.1 | 0800200 | 0840280 | ||||||||
-0.1…0.16 | 0.02…0.2 | 0.022…0.2 | 0800300 | 0840380 | ||||||||
-0.1…0.25 | 0.022…0.25 | 0.024…0.25 | 0800400 | 0840480 | ||||||||
0…0.1 | 0.015…0.08 | 0.016…0.08 | 1 | 1.05 | 01 | 04 | 0801100 | 0841180 | ||||
0…0.16 | 0.018…0.1 | 0.02…0.1 | 0801200 | 0841280 | ||||||||
0.01…0.25 | 0.02…0.2 | 0.024…0.2 | 0801300 | 0841380 | ||||||||
0.02…0.4 | 0.08…0.25 | 0.08…0.25 | 2 | 0.9 | 02 | 05 | 0801400 | 0841480 | ||||
0.03…0.6 | 0.08…0.5 | 0.09…0.5 | 0801500 | 0841580 | ||||||||
0.03…1 | 0.09…0.8 | 0.1…0.8 | 0801600 | 0841680 | ||||||||
0.05…1.6 | 0.17…1.2 | 0.19…1.2 | 5 | 0.95 | 03 | 06 | 0801700 | 0841780 | ||||
0.05…2.5 | 0.18…2 | 0.2…2 | 0801800 | 0841880 | ||||||||
注：*在實際工作中，即使短暫的壓力峰值也不允許超過此值。
◆D502/7DK切換差不可調（小切換差，無防爆型）
設定值調節范圍MPa | 切換不大于 | zui大允許壓力*MPa | 開關切換次數次/分 | 壓力傳感器材料 | 接口內螺紋 | 重量kg | 外形尺寸圖號 | 訂貨目錄編號 | ||
設定值范圍下限MPa | 設定值范圍上限MPa | 外殼 | 波紋管 | |||||||
-0.1…0 | 0.003 | 0.0045 | 1 | 20 | 黃銅 | 不銹 鋼 00Cr 17Ni 14Mo 2 （31 6L） | G1/4〃 | 1.0 | 01 | 0810107 |
-0.1…0.1 | 0.003 | 0.005 | 0810207 | |||||||
-0.1…0.16 | 0.003 | 0.0065 | 0810307 | |||||||
-0.1…0.25 | 0.0045 | 0.01 | 0810407 | |||||||
0…0.1 | 0.003 | 0.0045 | 1 | 1.0 | 01 | 0811107 | ||||
0…0.16 | 0.003 | 0.006 | 0811207 | |||||||
0.01…0.25 | 0.0045 | 0.007 | 0811307 | |||||||
0.02…0.4 | 0.012 | 0.016 | 2 | 0.85 | 02 | 0811407 | ||||
0.03…0.6 | 0.015 | 0.02 | 0811507 | |||||||
0.03…1 | 0.018 | 0.03 | 0811607 | |||||||
0.05…1.6 | 0.03 | 0.05 | 5 | 0.9 | 03 | 0811707 | ||||
0.05…2.5 | 0.03 | 0.06 | 0811807 | |||||||
注：*在實際工作中，即使短暫的壓力峰值也不允許超過此值。
