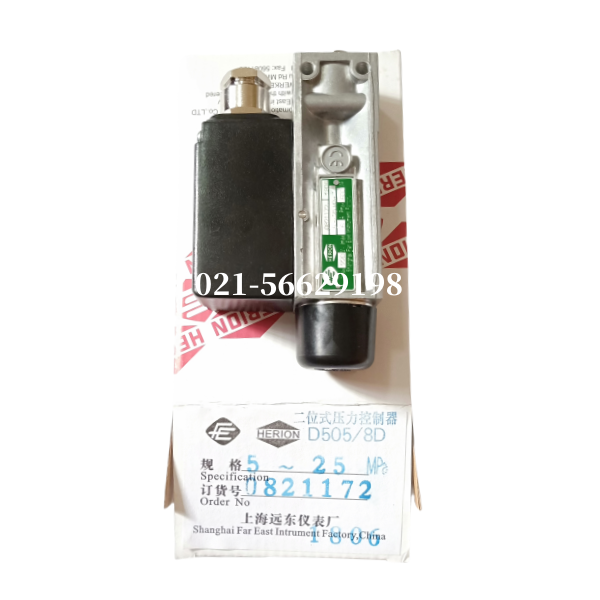

D505/8D壓力控制器-上海遠東儀表廠

產品簡介

上海遠東儀表廠生產的D505/8D壓力控制器采用無泄漏活塞式的傳感器，可用于含油霧壓縮空氣等中性氣體和液壓油，水油乳蝕液及對壓力傳感器材料無腐蝕作用的有良好潤滑性能的液體介質。控制器的設定值可調，調節范圍0.5……25MPa.

主要技術性能

結構小且抗震性能特別好

◆工作粘度：<1×10-3m2/s

◆開關元件：微動開關

◆外殼防護等級：IP54(符合DIN40050與GB4208中IP54相當)

◆環境溫度：-5℃～50℃（帶槽密封圈） -30℃～50℃（GLYdring槽密封圈）

◆介質溫度：0℃～90℃

◆安裝位置：壓力接口垂直向下（允許傾斜15°）

◆抗振性能：Max:100m/s2

◆重復性誤差：≤2.5%

◆觸點容量：AC220V 6A(阻性)若有特殊需要，訂購時請注明

工作原理

當工作介質（空氣或中性氣體，水，液壓油，潤滑油等）的壓力作用在不同的傳感壓力元器件（膜片、波紋管、活塞）上，通過傳感壓力元器件產生形變量來反映工作介質的壓力大小，并通過欄桿彈簧等機械機構，***終觸發或啟動控制器內部的微動開關，同時輸出檢測信號或控制信號。

使用選型

◆D505/8D切換差不可調壓力控制器

 注：*)在實際工作中，即使短暫的壓力峰值也不能超過此值；**)為GLydring密封圈規格；***) I—表示接口為內螺紋，P—表示接口為法蘭。
